六相繼電保護測試儀簡稱微機繼電保護測試儀，這個儀器是應用了最新一代的高速DSP數字信號處理器為核心，采用了雙12位的DAC、應用全保真高性能線性放大器，擁有輸出精度高和波形好，性能穩定等優勢。使用這個儀器時不像我們以前很麻煩使用，大家非常方便就能對自投裝置和微機差動保護裝置進行試驗、針對各類繼電器校驗程序，強大的功能測試軟件更能提供許多種校驗和搜索方式的成套微機保護和自動裝置的自動試驗程序，這些方式有線路保護、差動保護、阻抗保護、低周等等。除此以外，該儀器還能模擬程序，真是的回放現場實際的各類故障、暫態過成、系統振蕩、重合閘動作行為。

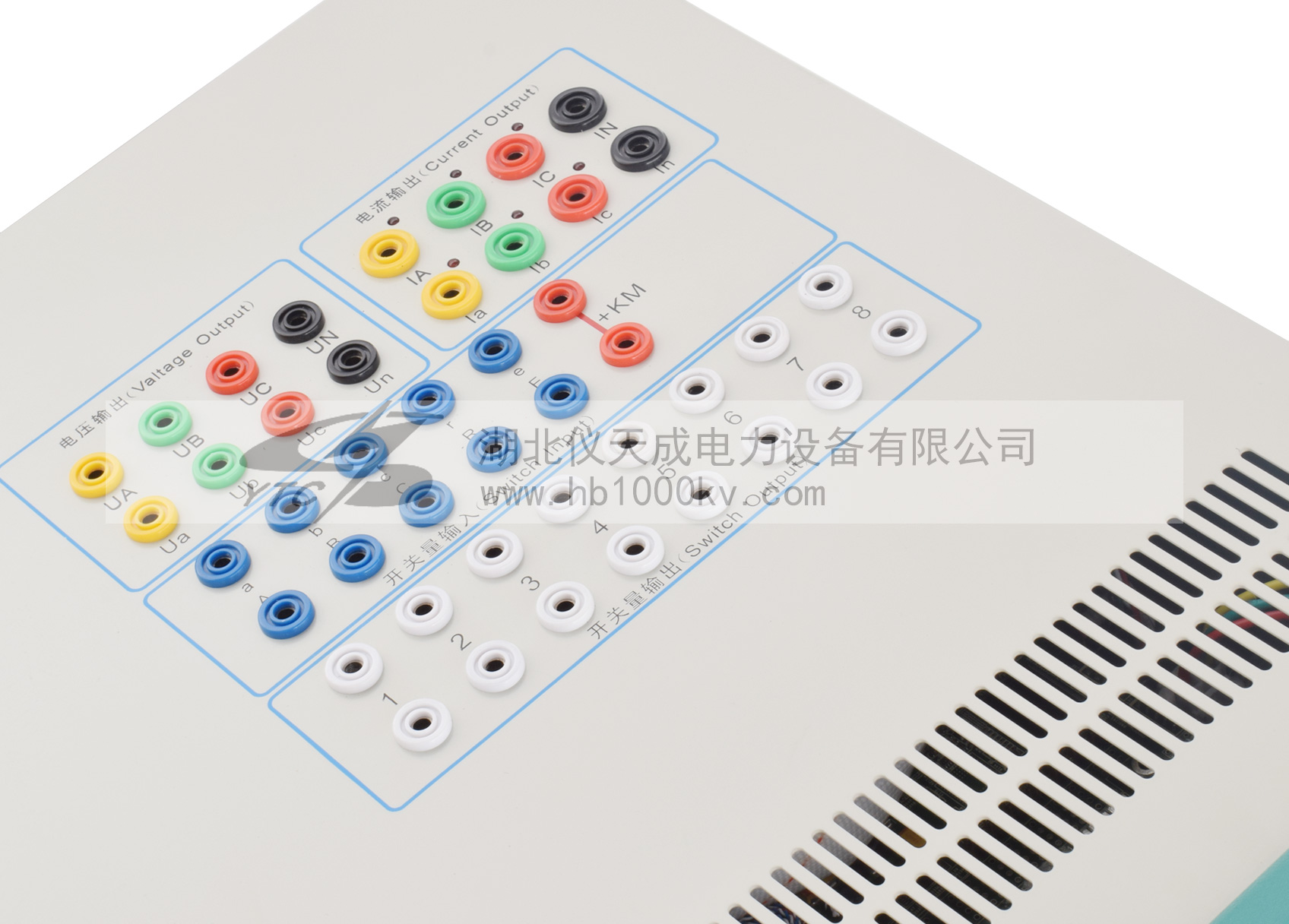

六相繼電保護測試儀器分為主回路和輔回路兩個回路，主回路采用大旋鈕調節，輔回路采用小旋鈕調節，前者主回路是通過面板上的輸出選擇按鍵開關控制各輸出的量，同時切換每一種輸出，儀器上的數字電壓/電流表可自動監視其輸出值，后者輔回路通過輸出開關控制調節輸出，測量可外附萬用表測量。
使用六相微機繼電保護測試儀需要注意什么？
1、請勿在輸出狀態直接關閉電源，以免因關閉時輸出錯誤導致保護誤動作。
2、開入量兼容空接點和電位（0～DC250V），使用帶電接點時，接點電位高端（正極）應接入 公共端子＋KM。
3、使用本儀器時，請勿堵住或封閉機身的通風口，一般將儀器站立放置或打開支撐腳稍傾斜放 置。
4、禁止將外部的交直流電源引入到測試儀的電壓、電流輸出插孔。
5、如果現場干擾較強或安全要求較高，試驗之前，請將電源線（3 芯）的接地端可靠接地或裝 置接地孔接地。
6、如果在使用過程中出現界面數據出錯或無法正確輸入等問題，可以這樣解決：將 windows 系 統中“E: \ 繼保 \”下面的“para”文件夾刪除，再啟動運行程序，則界面所有數據均恢復 至默認值。
湖北儀天成電力設備有限公司
2021年7月21日
