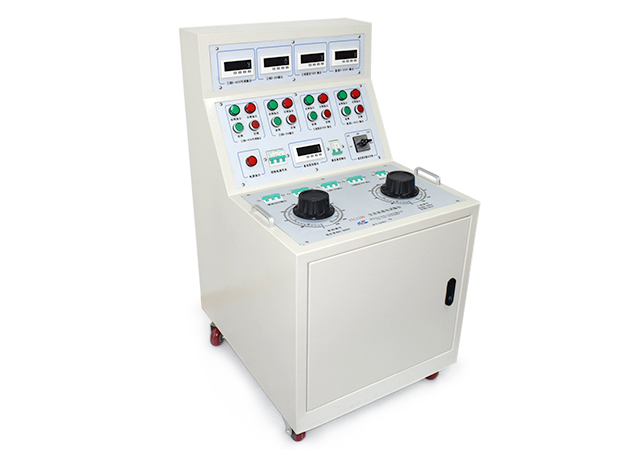

電力系統中，高低壓開關柜通電試驗臺常常用于高低壓開關柜生產廠家對所生產的高低壓開關柜進行出廠前的各項通電試驗，它能提供各種交、直流電源，便于對開關柜的檢測，提高工作效率。那么今天就給大家談談其相關功能說明以及操作說明。
功能說明：
1、輸出線接線柱前串接 50A、16A 空氣開關作為短路保護。根據用戶特殊要求，參數中 3 – 4 項，可以同時合分閘，沒有互鎖。請用戶注意使用中的要求。最好每次只能有一組電源輸出工作。
2、技術參數中 6–7 項不受接觸器控制，只要總電源開關閉合，即可輸出單相 AC220V 輸出（固定值）、三相 AC380V 輸出（固定值）
3、直流合閘電源輸出 DC 12.24.36.48.110.220V（大容量）是獨立的單元 ，可以脫離主體柜，單獨使用；也可以與主體柜合并使用，直接從柜體后面板直流電壓輸出接線柱輸出。其詳細說明見第五：HZGK-300A 開關合閘電源。
4、三相轉換開關 K1、三相 AC380V 電壓表
操作說明：
1. 以檢驗單相交流電壓表為例：
2. 接通輸入電源 AC380V
3. 連接交流操作電壓輸出電源線至電壓表
4. 檢查并確認接線是否，接通總電源開關
5. 將調壓器回零，并按“合閘”扭，
6. 再按面板上交流操作電壓的“合閘”扭
7. 緩慢調節輸出調節旋扭，使電壓升到要求值，觀察電壓表的情況。
8. 試驗完畢后，先按面板上交流操作電壓的“分閘”扭
9. 再按面板上總“分閘”扭。然后，斷開總電源開關
高低壓開關柜在我們電力系統中是運用很廣泛的設備裝置，比如變電站等，為了確保開關柜投入使用的完備性，需要對其提前做好通電試驗檢測，因而我們需要熟悉知曉開關柜通電試驗臺這類檢測設備如何操作等相關內容，這是很重要的一部分。
